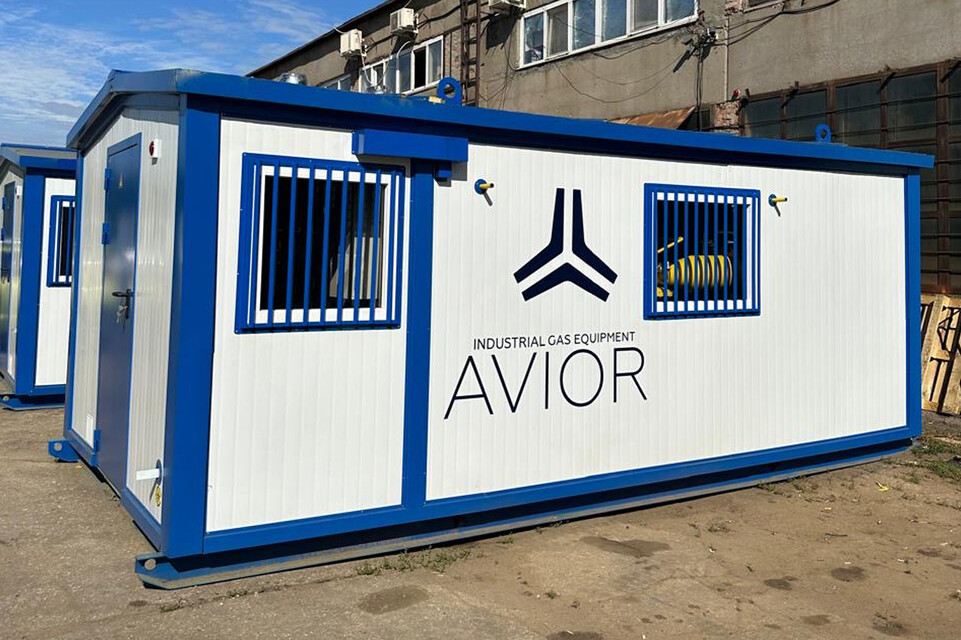

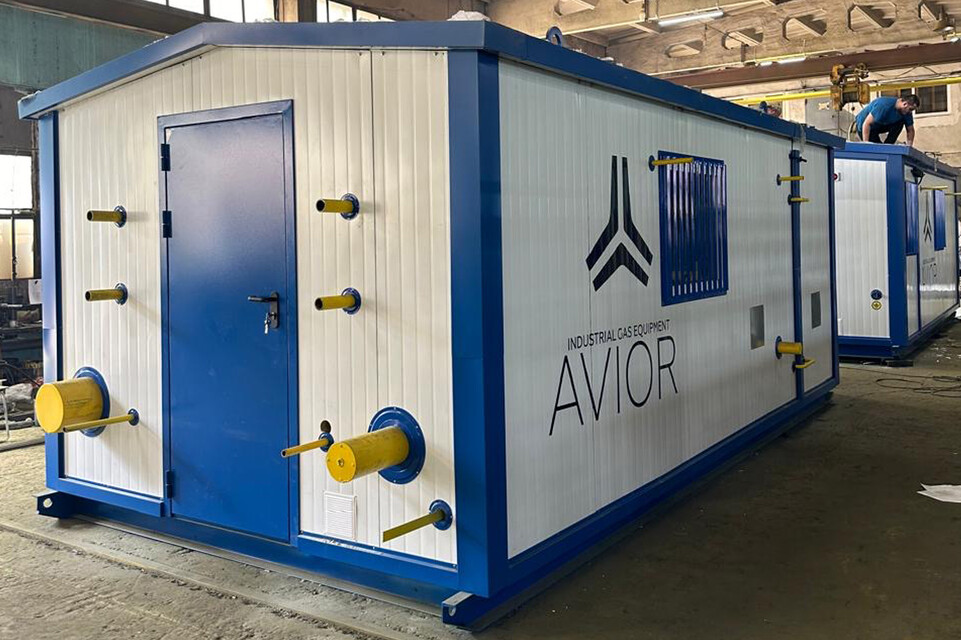

Пункты газорегуляторные блочные, ПГБ

ГРПБ, ПГБ производимые ООО АВИОР имеют сертификат соответствия ГАЗСЕРТ

Пункты газорегуляторные блочные ПГБ, ГРПБ выполнены в соответствии с требованиями «Правил безопасности систем газораспределения и газопотребления» ПБ 12-529

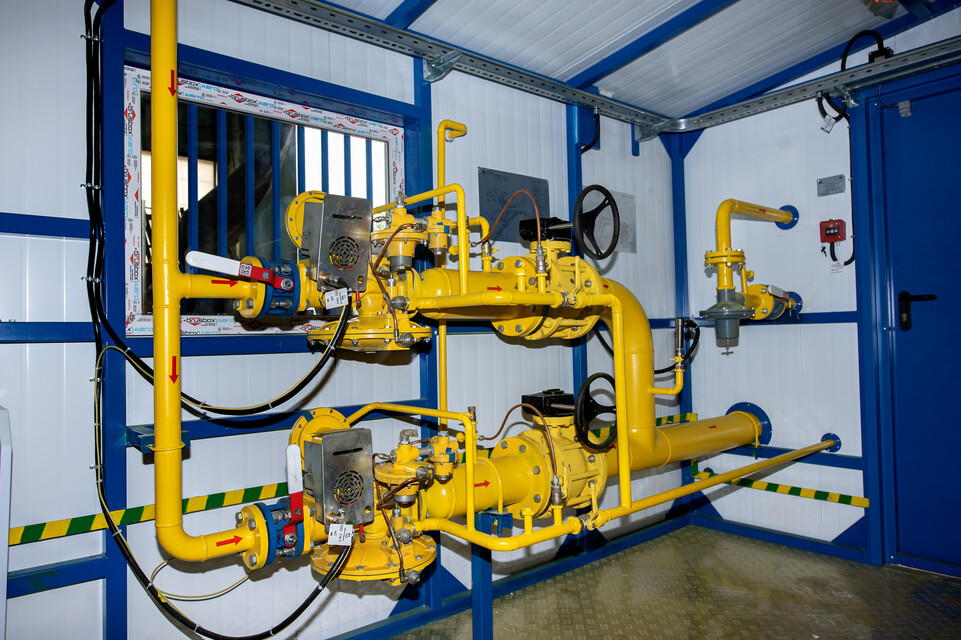

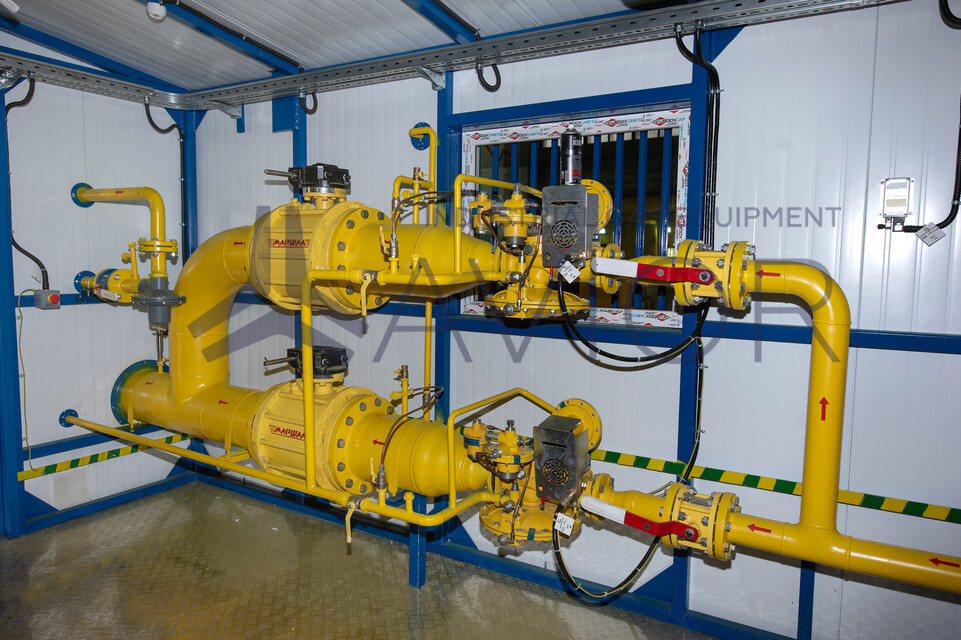

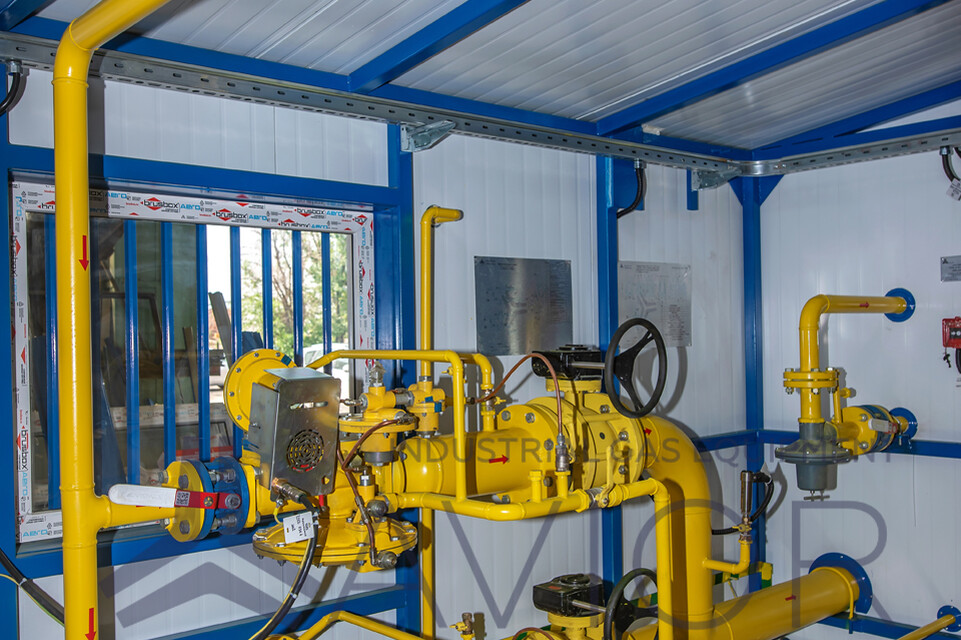

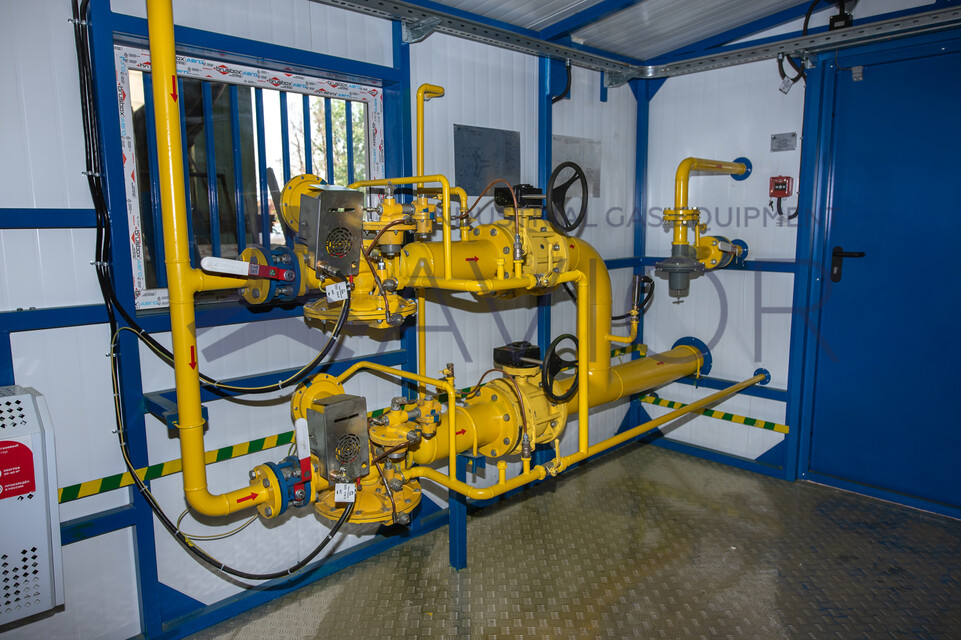

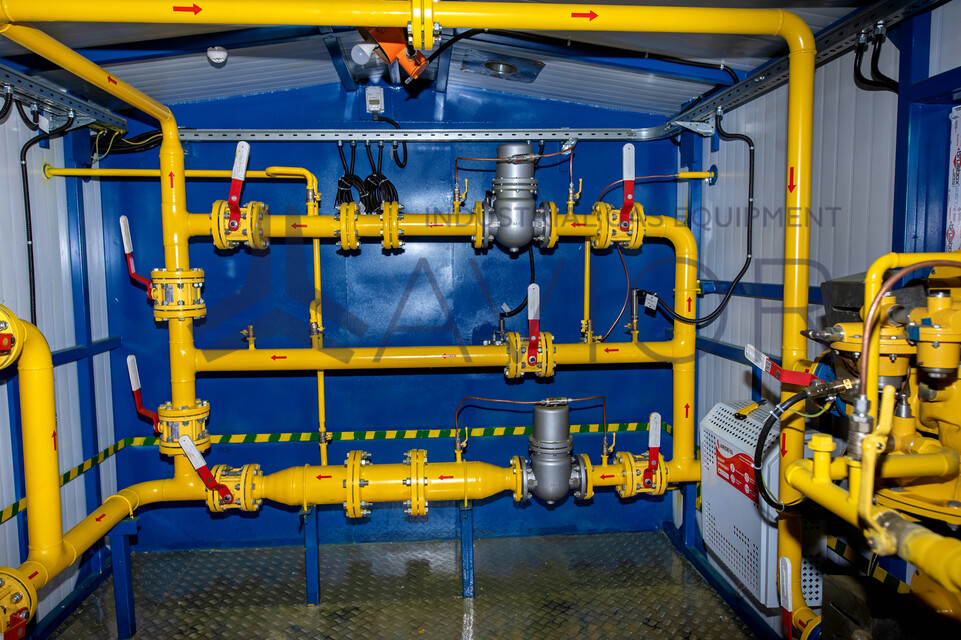

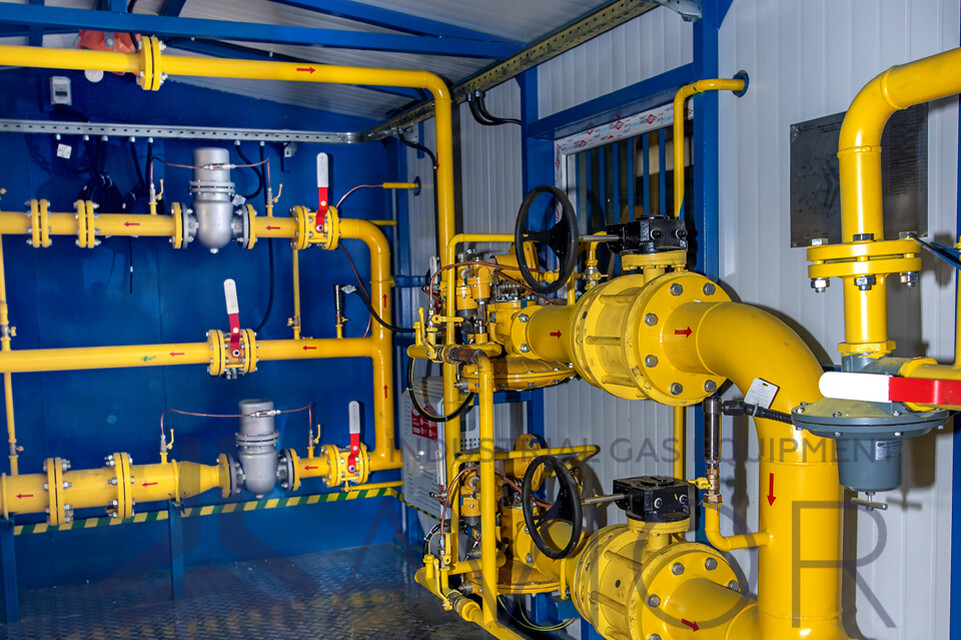

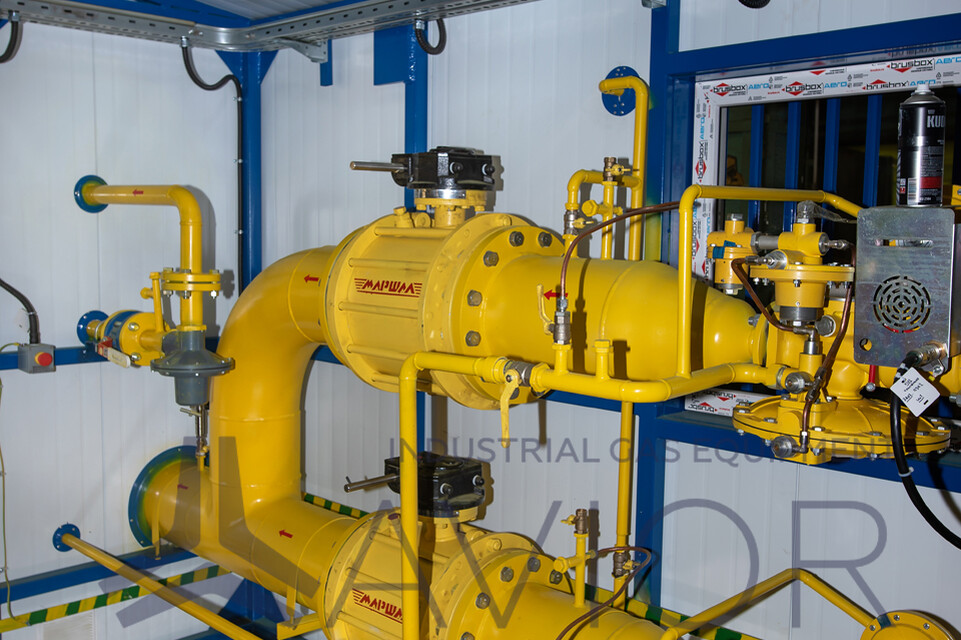

Пункты газорегуляторные блочные представляют собой комплексное оборудование, которое обеспечивает регулирование и измерение потока газа в газопроводах. Они состоят из нескольких основных компонентов, включая регуляторы давления, клапаны, фильтры и измерительные приборы. ПГБ могут быть различных размеров и конфигураций, в зависимости от требований конкретного проекта.

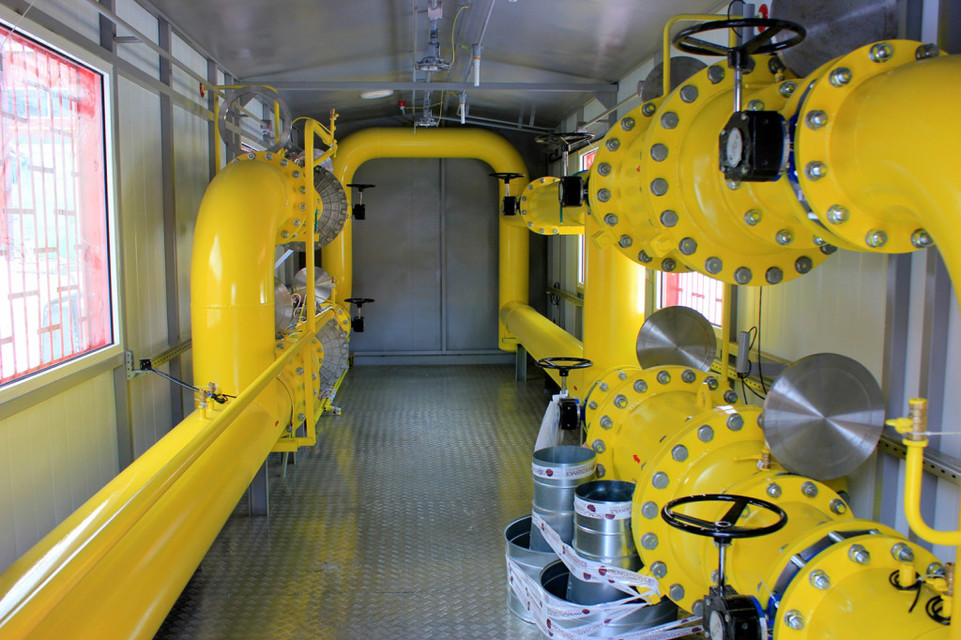

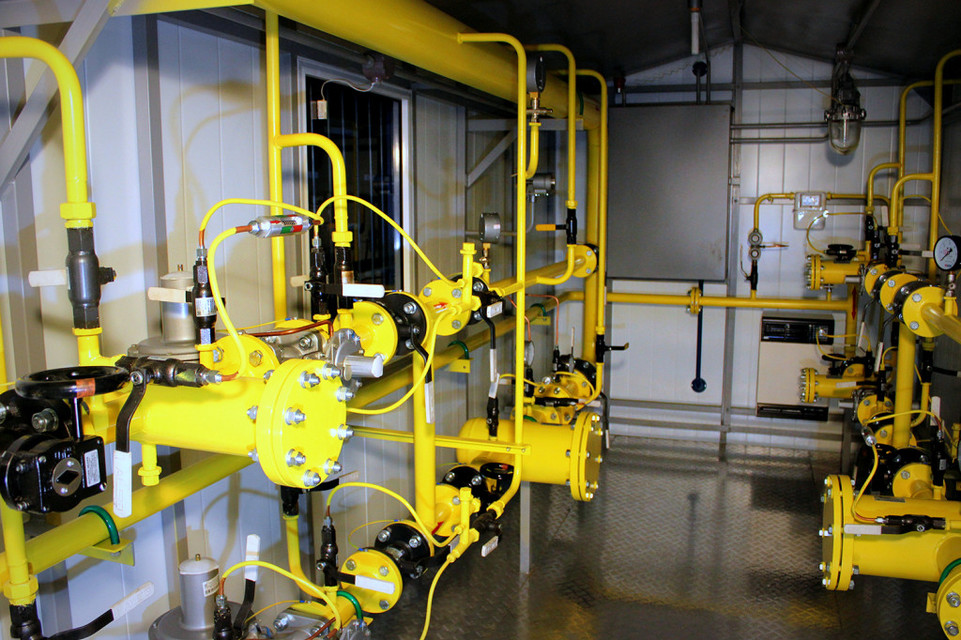

Главным преимуществом ПГБ, ГРПБ перед шкафными газорегуляторными пунктами является возможность обслуживать газовую аппаратуру и систему телеметрии АСУ ТП РГ находящуюся в технологическом помещении в нормальных для персонала условиях при любой погоде и в удобное время суток.

Гарантийный срок для ПГБ, ГРПБ составляет 12 месяцев со дня ввода оборудования в эксплуатацию, но не более 18 месяцев со дня его изготовления.

Основные характеристики ПГБ

Регулирование давления

Одной из основных функций ПГБ является регулирование давления газа в газопроводах. Регуляторы давления, установленные в ПГБ, контролируют и поддерживают оптимальное давление газа для обеспечения безопасной и эффективной работы газопровода.

Фильтрация газа

ПГБ также оснащены фильтрами, которые удаляют твердые частицы и примеси из газа. Это позволяет предотвратить повреждение оборудования и сохранить его работоспособность на длительный срок.

Измерение потока газа

Измерительные приборы, установленные в ПГБ, позволяют точно измерять объем газа, проходящего через газопровод. Эта информация необходима для контроля и учета потребления газа, а также для определения эффективности работы газопровода.

Применение ПГБ

Пункты газорегуляторные блочные широко используются в различных отраслях, включая нефтегазовую промышленность, энергетику, химическую промышленность и другие. Они применяются на разных этапах газопроводов, включая магистральные и промышленные газопроводы.

Магистральные газопроводы

ПГБ устанавливаются на магистральных газопроводах для регулирования давления газа и обеспечения безопасной транспортировки газа на большие расстояния. Они также позволяют управлять потоком газа и обеспечивать его равномерное распределение по всей сети.

Промышленные газопроводы

В промышленности ПГБ используются для обеспечения надежной подачи газа на производственные объекты. Они регулируют давление газа и контролируют его поток, что позволяет эффективно использовать газ в процессах производства.

Газификационные системы

ПГБ также применяются в газификационных системах для регулирования давления газа и поддержания его оптимального уровня в системе. Они обеспечивают надежную и безопасную подачу газа в дома и предприятия.

Значение ПГБ для безопасности и эффективности

Пункты газорегуляторные блочные играют важную роль в обеспечении безопасности и эффективности работы газопроводов. Регулирование давления газа позволяет предотвратить аварии и утечки газа, что является критически важным для безопасности персонала и окружающей среды. Кроме того, правильное измерение и контроль потока газа позволяют эффективно использовать газовые ресурсы и оптимизировать процессы производства.

Подтверждение соответствия в Системе ГАЗСЕРТ

АО «Газпром газораспределение».

Подробнее о сертификации

Варианты исполнения

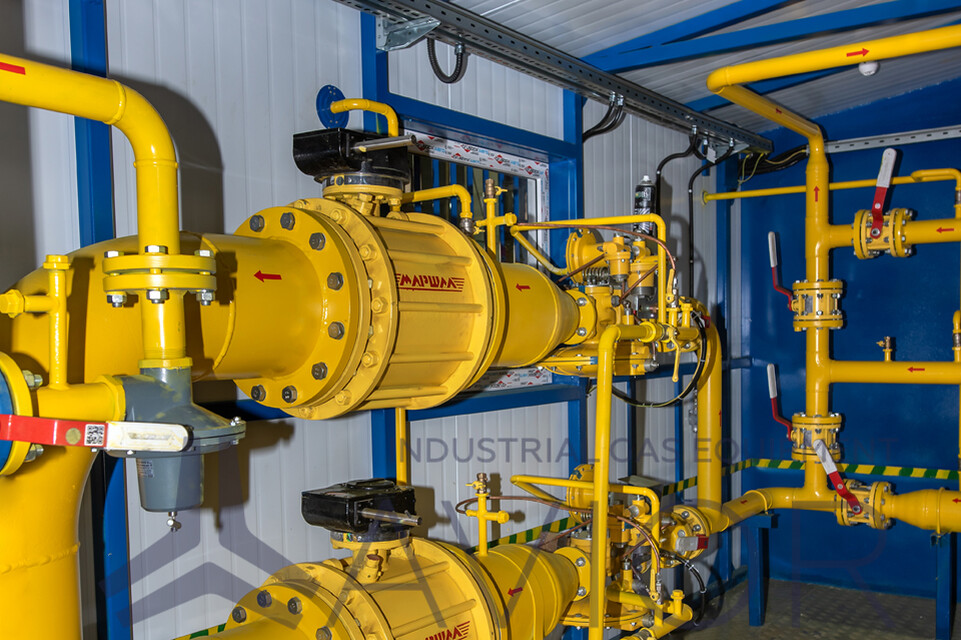

С одной линией редуцирования и байпасом

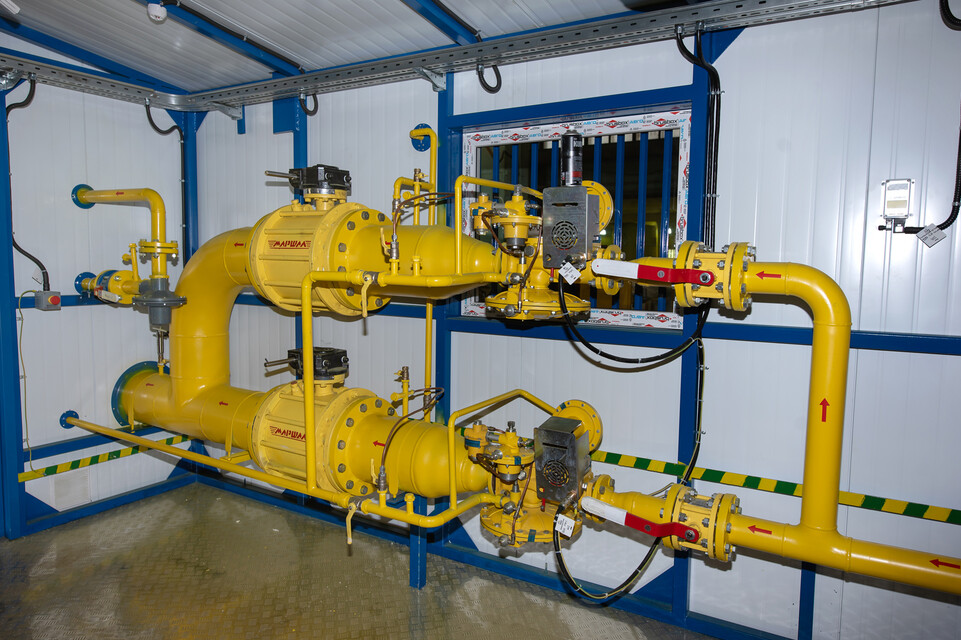

С основной и резервной линиями редуцирования

С двумя линиями редуцирования настроенными на разное выходное давление и байпасами

С двумя линиями редуцирования настроенными на разное выходное давление и резервными линиями редуцирования

С узлом учета расхода газа и без него

С АОГВ (водогрейный котел), с конвекторным или электрическим отоплением (ОВЭ-4(К))

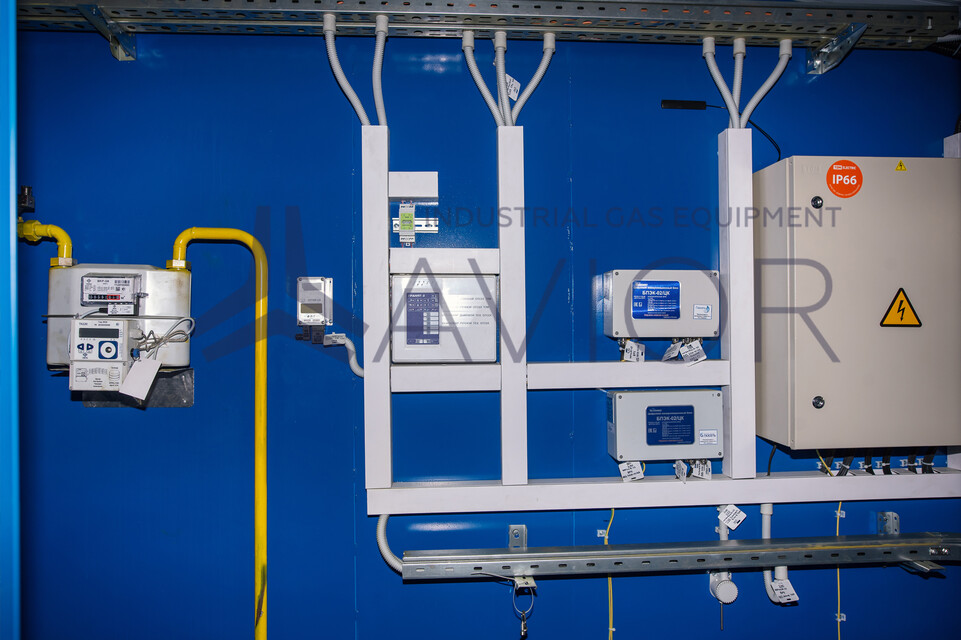

С дополнительной секцией под телеметрию

Возможность оснащения ПГБ автоматизированными системами дистанционного управления технологическим процессом и коммерческого учета потребления газа (АСУ ТП РГ)

Опросный лист для заказа ПГБ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Пункты газорегуляторные блочные ПГБ, ГРПБ	Тип установленного регулятора	Давление газа на входе, Рвх, МПа	Диапазон настройки выходного давления, Рвых, кПа	Пропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/ч	Масса, кг
ПГБ-400 (ПГБ-04-2У1)	РДНК-400	0,6	2-5	250	1100 (1300)
ПГБ-400-01 (ПГБ-05-2У1)	РДНК-400М	0,6	2-5	500	1100 (1300)
ПГБ-07-У1 (ПГБ-07-2У1)	РДНК-1000	0,6	2-5	800	1100 (1300)
ПГБ-01-У1 (ПГБ-02-2У1)	РДНК-У	1,2	2-5	900	1100 (1300)
ПГБ-03М-У1 (ПГБ-03М-2У1)	РДСК-50М	1,2	10-100	900	1100 (1300)
ПГБ-03БМ-У1 (ПГБ-03БМ-2У1)	РДСК-50БМ	1,2	270-300	1100	1100 (1300)
ПГБ-13-1Н(В)-У1 (ПГБ-13-2Н(В)-У1 )	РДГ-50Н(В)	1,2	1,5-60(60-600)	6200	1500 (1700)
ПГБ-15-1Н(В)-У1 (ПГБ-15-2Н(В)-У1)	РДГ-80Н(В)	1,2	1,5-60(60-600)	13000	1800 (2100)
ПГБ-16-1Н(В)-У1 (ПГБ-16-2Н(В)-У1)	РДГ-150Н(В)	1,2	1,5-60(60-600)	29000	2000 (2300)
ПГБ-50Н(В) (ПГБ-50Н(В)-2)	РДП-50Н(В)	1,2	1,5-60(60-600)	7540	1500 (1700)
ПГБ-100Н(В) ПГБ-100Н(В)-2	РДП-100Н(В)	1,2	1,5-60(60-600)	30000	1900 (2200)
ПГБ-200Н(В) (ПГБ-200Н(В)-2)	РДП-200Н(В)	1,2	1,5-60(60-600)	100000	2200 (2500)
